Les datacenters sont au cœur de l’économie numérique, hébergeant des équipements critiques pour la gestion des données, la communication et la sécurité. Leur conception doit répondre à des exigences strictes en termes de performance, de flexibilité et de sécurité. Le plancher technique joue un rôle essentiel dans l’organisation des câblages, des systèmes de refroidissement et des infrastructures électriques. La réalisation de découpes précises dans ces dalles est une étape cruciale pour assurer une installation efficace, adaptable et sécurisée. Cet article explore l’importance des découpes de dalles dans les datacenters, les techniques employées, ainsi que les bonnes pratiques à suivre.
- Le rôle du plancher technique dans un datacenter
Le plancher technique, généralement constitué de dalles âme bois/agglo sous-face tôle et de dalles métalliques perforées, perme d’optimiser la protection et la gestion des câbles, des conduits de refroidissement et autres services de détection ou de surveillance. Il facilite également l’accès au plénum pour la maintenance et l’évolution des infrastructures. La modularité de ces dalles offre une grande flexibilité pour adapter l’urbanisation des salles en fonction des besoins des utilisateurs qui évoluent rapidement.
- Pourquoi réaliser des découpes dans les dalles ?
Les découpes sont nécessaires pour plusieurs raisons :
- Installation de points d’accès : pour faire passer des remontées de câbles, des conduits ou des équipements spécifiques.

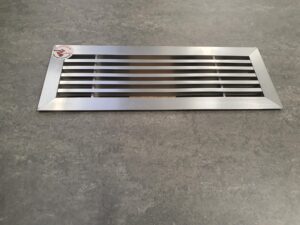

- Création de passages pour la ventilation : afin d’assurer une circulation d’air optimale.
- Intégration d’équipements : des châssis pour baies électriques, informatiques, serveurs ou autres mobiliers
- Adaptation aux évolutions : permettant de modifier ou d’ajouter des infrastructures sans remplacer l’ensemble du plancher.
Une découpe précise garantit la stabilité de la dalle et en finalité du plancher technique, évite les déformations et assure la sécurité des installations.
- 3. Techniques de découpe des dalles de plancher technique
3.1. La découpe manuelle
La découpe manuelle est souvent utilisée pour de petites modifications ou pour des ajustements précis. Elle consiste à utiliser des outils tels que la scie sauteuse ou la scie à métaux, en fonction du matériau de la dalle (agglo, sulfate de calcium, etc.). Cette méthode qui semble facile en premier abord, demande une grande précision dans sa réalisation, et nécessite une réelle expertise pour conserver les caractéristiques techniques des dalles ou la stabilité de l’ensemble des ouvrages.
3.2. La découpe mécanique
Pour des découpes de plus large dimensions ou répétitives, des machines spécifiques sont nécessaires. Parmi elles, la scie à ruban ou la scie circulaire équipée de lames adaptées permet de réaliser des coupes droites et nettes. Ces outils assurent une meilleure reproductibilité et une rapidité d’exécution, tout en minimisant les risques d’erreurs. Là encore, il est impératif de considérer la tenue mécanique de la dalle après découpe, de sa stabilité et l’intégrité des ouvrages qui doivent rester en conformité avec les DTU et normes en vigueur. BASE SYSTEMES privilégie systématiquement les découpes en atelier usine et non sur chantier, afin de réaliser un contrôle strict des ouvertures réalisées et de garantir leur conformité aux plans de fabrication.

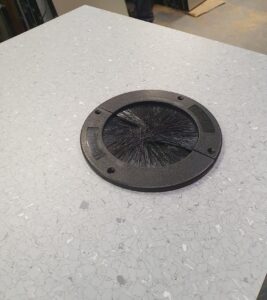

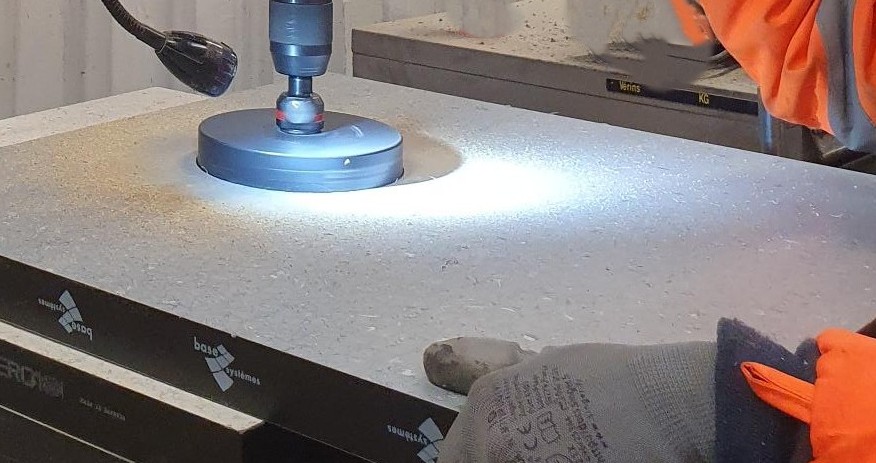

Techniques de coupes circulaires et pose d’un air-guard :

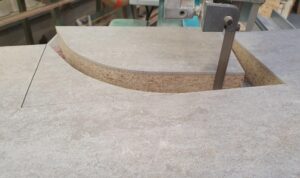

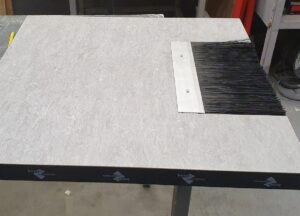

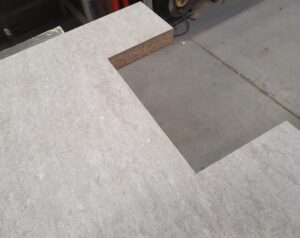

Technique de coupe en rive pour passe-câbles balai :

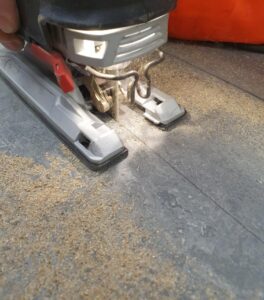

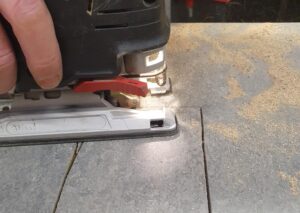

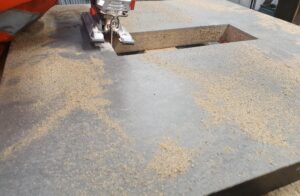

Technique de découpe en milieu de dalle :
- Bonnes pratiques pour la découpe des dalles dans un datacenter
Planification préalable : étudier attentivement l’emplacement des câbles, conduits et équipements pour déterminer les points de découpe nécessaires selon les plans fournis.
Précision : mesurer deux fois avant la coupe pour garantir des découpes exactes et éviter les pertes en matériaux.
Protection et sécurité : Avant de commencer la découpe, il est important de protéger la zone de travail en utilisant des équipements de sécurité appropriés, tels que des lunettes de protection, des gants et des masques anti-poussière. Assurer également une bonne ventilation pour évacuer les poussières ou les particules générées ou un système d’aspiration avec les filtres adaptés.
Utilisation d’outils adaptés : Choisir des outils de qualité, adaptés au matériau de la dalle, pour garantir des coupes nettes et éviter d’endommager la structure.
Respect des plans : Suivre scrupuleusement le plan de découpe établi pour assurer la précision et éviter toute erreur qui pourrait compromettre la stabilité ou la sécurité du plancher.
Test préalable : Si possible, réaliser une découpe d’essai sur une dalle de test ou une zone peu visible pour valider la méthode et l’outil choisi.

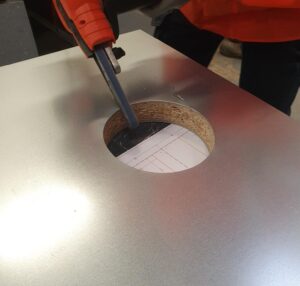

Maintenance et contrôle : Après la découpe, procéder à un ébavurage, vérifier la stabilité de la dalle, s’assurer qu’aucune déformation ou fissure n’est apparue, et effectuer un nettoyage pour éliminer les débris.
Les découpes de dalles de plancher technique sans étude préalable peuvent affaiblir un ouvrage de Plancher Technique si aucune adaptation de l’ossature porteuse n’est réalisée. Elles jouent donc un rôle crucial dans la flexibilité, la sécurité et la performance des datacenters. En effectuant les études préalables, en utilisant les bonnes méthodes et en respectant les bonnes pratiques, il est possible d’adapter efficacement l’infrastructure aux besoins évolutifs tout en garantissant la stabilité et la sécurité des installations. La maîtrise de ces différents aspects contribue à optimiser la gestion des différents services et obstacles présents dans le plénum. Cette maîtrise est essentielle au bon fonctionnement d’un datacenter moderne.
