Les planchers techniques (planchers surélevés ou faux-planchers) sont des solutions modulaires souvent incontournables dans les bâtiments contemporains neufs ou de réhabilitation : bureaux, DATA CENTER, salles blanches, industries, commerces, établissements de santé (IRM, SCANNER, laboratoires..). Le choix des composants (dalles et ossatures) détermine la résistance mécanique, le classement au feu, la dissipation des charges électriques, l’accessibilité aux plénums (gestion des câbles et réseaux), l’acoustique, ainsi que la durabilité.
Ci‑dessous un aperçu des différents types de dalles et de systèmes d’ossature courants et les usages recommandés.
1) Types de dalles et usage :

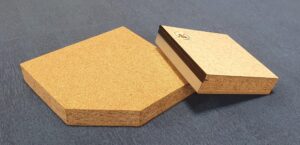

* Dalles minérales
Description : âme en sulfate de calcium, sous-face brute ou aluminium ou acier électrozingué, face supérieure brute, ou revêtue usine : stratifié, linoléum, PVC, caoutchouc, parquet, céramique, carrelage, pierre naturelle.
Atouts : excellente planéité et stabilité dimensionnelle, meilleure tenue à l’humidité, bonne résistance au feu (M0), excellente capacité de charge, durabilité, confort acoustique,
Inconvénients : dalle lourde (manipulation plus difficile), découpes de dalles nécessitant des outils très spécifiques,
Usages : DATA CENTER, salles blanches, sites classés SEVESO, IGH

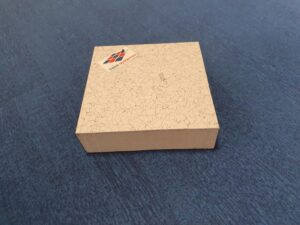

* Dalles bois
Description : âme en panneau de particules, aggloméré sous-face métallique, aluminium ou acier électrozingué, face supérieure revêtue usine : stratifié, linoléum, caoutchouc, PVC, moquette,
Atouts : solution économique, facile à manipuler et à découper, capacité charges élevées,
Inconvénients : sensibilité à l’humidité et classement au feu maxi M1,
Usages : bureaux, espaces tertiaires secs, DATA CENTER et locaux techniques,
* Dalles aluminium
Description : dalle moulée (aluminium injecté) sous-face finition brute ou peinture époxy conductrice, face supérieure brute, époxy ou revêtue linoléum, PVC, stratifié,
Atouts : légèreté, existe en version perforée de haut débit à très haut débit, résistance à la corrosion, maniabilité, faible émission de particules,
Inconvénients : coût, rives de revêtement non protégées (absence de profils de finition),
Usages : laboratoires, salles blanches, DATA CENTER,
* Dalles acier
Description : dalle type serrurerie pleine, plateau supérieur perforé soudé sur structure tubulaire, traitement de surface époxy, face supérieure époxy ou revêtue usine : Linoléum, PVC, stratifié,
Atouts : légèreté, version perforée de haut débit à très haut débit, résistance à la corrosion, faible émission de particules,
Inconvénients : coût, rives de revêtement non protégées, absence de profils de finition,
Usages : laboratoires, salles blanches, DATA CENTER, locaux techniques,
Propriétés des dalles de plancher technique : 3 catégories :
- Antistatiques
- Dissipatrices
- Conductrices
Ces types de classement sont fonction de la conception des dalles et du revêtement associé :
- Les dalles antistatiques permettent d’éviter l’accumulation de charges électrostatiques,
- Les dalles conductrices permettent d’écouler rapidement les charges électrostatiques,
- Les dalles dissipatrices correspondent à une solution intermédiaire entre les dalles antistatiques et les dalles dissipatrices,
Il est important d’assurer la continuité des charges électrostatiques vers l’ossature reliée à une mise à la terre du système.
Critères de choix d’une dalle :
– Classe de charges (selon normes EN 12825) : charge ponctuelle, flexion.
– Résistance au feu (réaction et résistance au feu), émission de fumées.
– Résistance à l’humidité et stabilité dimensionnelle.
– Isolation acoustique et confort.
– Revêtement souhaité (HPL, PVC, linoléum, caoutchouc, moquette, parquet, céramique, carrelage, pierre naturelle).
– Exigences sanitaires (salles blanches) et ESD.
– Esthétique et budget.
2 ) Types d’ossatures :
Il existe 2 principaux principes :

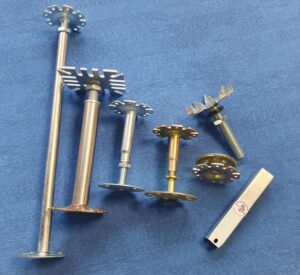

* Le système dit « autoporteur » : les dalles reposent à chaque angle, directement sur les têtes de vérins,
Avantages : économique, rapidité de pose, accessibilité au plénum,
Inconvénients : résistance de l’ouvrage et stabilité de l’ouvrage limitées,
Important : hauteur totale finie 500mm selon DTU.

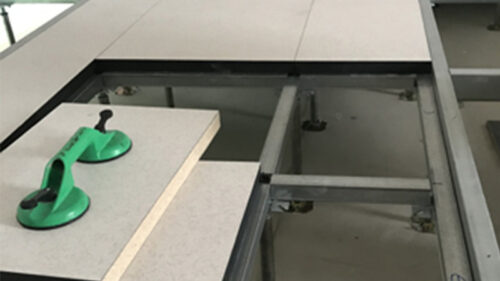

* Le système entretoisé permet d’accroître les performances de l’ouvrage : stabilité, résistance aux charges, pérennité du système,
Cette configuration consiste à relier les têtes de vérins par des traverses acier galva :
- en profils U clipsés sur les têtes de vérins,
- en profils rails type C pliés ou nervurés ou tubes fixés mécaniquement sur les têtes de vérins,
Le système entretoisé aux profils rails permet :
* d’atteindre des classes de charges très élevées, prisées dans les DATA CENTER,
* d’assurer une stabilité et pérennité des ouvrages, grandes hauteurs pouvant atteindre plus de 2.00m.
* mais aussi de répondre aux exigences pour des zones sollicitées par des charges roulantes ou contraintes sismiques.
* Ossatures spécifiques : présentant des caractéristiques particulières pour des utilisations amagnétiques ou de détection des métaux, ou de poids de structure.
– composite,
– inox,
Points pratiques et recommandations :
– Toujours définir la classe de charge nécessaire et la résistance au feu avant de choisir la dalle.
– En salles informatiques ou salles blanches, privilégier les dalles antistatiques et les dalles en sulfate de calcium pour la performance et la propreté.
– Penser aux performances acoustiques si le plancher est au-dessus d’espaces occupés.
– Respecter les normes (ex. EN 12825) et faire valider le choix par un bureau d’études structure si charges élevées ou rénovation de bâtiments anciens.
En conclusion, le choix d’une dalle de plancher technique et de son ossature doit être guidé par :
– l’usage final (bureaux, data center, salle blanche, industrie..),
– les contraintes de charges, de feu, d’humidité, électriques et d’ESD.
– la destination de l’ouvrage et de son utilisation finale,
– les sollicitations du revêtement et de son entretien.
Conjuguer les matériaux adaptés comprenant dalles et ossature correctement dimensionnées garantissent durabilité, sécurité et facilité de maintenance. Pour chaque projet, une étude technique permet d’optimiser le système et de respecter les normes en vigueur.
